Ak ste niekedy stáli vo výrobe, kde jeden chybný komponent vykoľajil celú sériu, poznáte hodnotu zariadenia, ktoré presne vyhovuje vašim potrebám – bez kompromisov. Ako dodávateľ motorových zubových čerpadiel som strávil roky chodením inžinierov závodu a tímov údržby cez možnosti prispôsobenia, ktoré premieňajú generické čerpadlo na ťažného koňa prispôsobeného ich procesu. Za posledné desaťročie som pozoroval zákazníkov, ktorí sa držali bežných dielov, ako riešili netesnosti, nekonzistentný tok a neplánované prestoje, zatiaľ čo tí, ktorí spolupracovali s naším tímom na úprave malých detailov, ušetrili desiatky tisíc ročných prevádzkových nákladov. Dnes by som chcel rozobrať kľúčové prispôsobiteľné aspekty motorových zubových čerpadiel a podeliť sa o skutočné príklady toho, ako tieto úpravy znamenajú rozdiel pre priemyselné odvetvia od chemického spracovania po potraviny a nápoje.

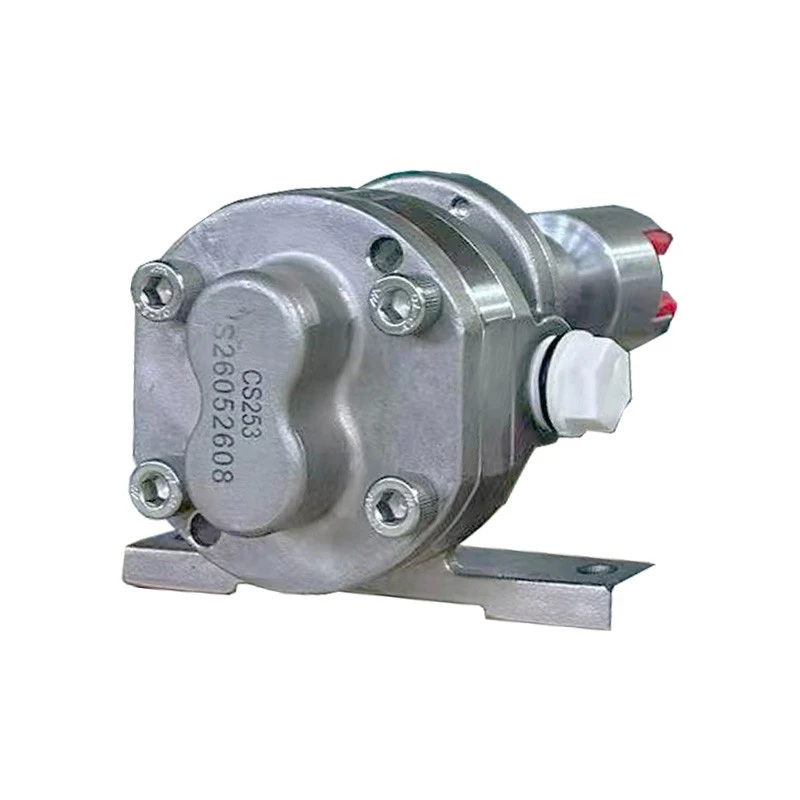

Po prvé, začnime najzrejmejšou, ale často prehliadanou prispôsobiteľnou časťou: konštrukčnými materiálmi čerpadla. Nesprávny materiál môže viesť ku korózii, kontaminácii alebo predčasnému opotrebovaniu – problémom, ktoré nie sú len nepohodlné, ale sú aj nákladné. Keď k nám minulý rok prišiel zákazník z priemyslu živice, každé tri mesiace zápasil s tým, že sa ich existujúce čerpadlo pokazilo, pretože zmes živicového piesku, s ktorou manipulovali, bola abrazívne a chemicky agresívne. Bežné čerpadlá, zvyčajne vyrobené zo štandardnej uhlíkovej ocele, nedokázali vydržať konštantné trenie a vystavenie kyslým živiciam. Spolupracovali sme s ich tímom na špecifikácii úplne nerezovej konštrukcie a táto jednoduchá modernizácia materiálu predĺžila životnosť čerpadla na viac ako 18 mesiacov. Pre mnohé aplikácie je však štandardná nehrdzavejúca oceľ dokonalá. Napríklad naše zubové dávkovacie čerpadlá Cast 304 používajú na teleso čerpadla a prevody nehrdzavejúcu oceľ typu 304, čo je všestranný materiál, ktorý odoláva korózii miernymi chemikáliami a ľahko sa čistí pre priemyselné odvetvia, ktoré vyžadujú sanitáciu. Ale keď máte čo do činenia s drsnejšími materiálmi, ako sú tavné lepidlá alebo izokyanáty, o nehrdzavejúcej oceli typu 316 sa nedá vyjednávať – má dodatočný molybdén, vďaka ktorému je oveľa odolnejšia voči jamkovej korózii a korózii. Zákazník v obalovom priemysle nedávno prešiel na naše vysoko presné zubové dávkovacie čerpadlo s tavným lepidlom z nehrdzavejúcej ocele špeciálne z tohto dôvodu a po šiestich mesiacoch intenzívneho používania hlásil nulové chyby súvisiace s koróziou. Dokonca aj pri potravinárskych aplikáciách je prispôsobenie materiálu rozhodujúce: môžeme leštiť povrchy čerpadla podľa potravinárskych štandardov, čím eliminujeme štrbiny, kde by sa mohli množiť baktérie, čo je nevyhnutné pre tímy, ktoré manipulujú so sirupmi, olejmi alebo inými spotrebnými materiálmi. Odhliadnuc od kovov, môžeme tiež prispôsobiť technické plasty pre nízkotlakové, nekorozívne aplikácie, čím sa znižuje hmotnosť a náklady bez obetovania výkonu.
Ďalej, dizajn prevodovky je miestom, kde žije presnosť motorového zubového čerpadla – a kde dochádza k najväčšiemu prispôsobeniu. Ozubené kolesá nie sú univerzálne a vyladenie ich tvaru, veľkosti a tolerancie priamo ovplyvňuje prietok, tlak a presnosť. Štandardné prevody fungujú pri všeobecných úlohách presunu, ale dávkovacie aplikácie – kde potrebujete vždy presné a konzistentné množstvo materiálu – vyžadujú viac. Napríklad naše vysoko presné rotorové zubové čerpadlo je vybavené ozubenými kolesami s obrobením s tesnou toleranciou (často v mikrónoch), aby sa dosiahla presnosť prietoku ± 0,5 % alebo lepšia, čo je nevyhnutné pre priemyselné odvetvia, ako je kozmetika alebo farmaceutický priemysel, kde aj malé chyby v pomeroch zložiek ničia produkty. Prispôsobenie výstroja však presahuje len presnosť. Počet zubov, profil zubov a veľkosť ozubeného kolesa je možné upraviť tak, aby zodpovedali špecifickým požiadavkám na prietok. Pre zákazníka vyrábajúceho polyéterpolyoly (používané v penách a náteroch) štandardné prevody dodávali prietoky, ktoré boli buď príliš vysoké, alebo príliš nízke vzhľadom na ich veľkosti šarže. Upravili sme ozubenú súpravu v ich čerpadle na 12-zubový profil namiesto štandardných 10, čím sme znížili zdvih na otáčku a nechali sme ich nastaviť prietok, ktorý presne zodpovedal ich procesu miešania. Môžeme tiež upraviť rozstup ozubených kolies, aby sme znížili vnútorný únik – keď materiál prekĺzne cez ozubené kolesá namiesto toho, aby sa odčerpal – čo je bežný problém pri vysokotlakových aplikáciách. Nedávny zákazník v sektore chemického spracovania mal na svojom existujúcom čerpadle 10 % netesnosť, čo viedlo k plytvaniu materiálom a nestálej kvalite šarže. Úpravou vôlí ozubených kolies podľa vlastných špecifikácií sme znížili úniky na menej ako 1 %, čím sme im ušetrili viac ako 15 000 USD ročne na plytvaných surovinách. V prípade abrazívnych materiálov môžeme dokonca vytvrdiť povrchy ozubených kolies procesmi, ako je nitridovanie alebo chrómovanie, čím sa predlžuje životnosť ozubených kolies tým, že odoláva opotrebovaniu časticami v kvapaline.
Prispôsobenie motora a pohonu je ďalšou oblasťou, ktorá je často prehliadaná, no v mnohých procesoch je to buď kompromis. Čerpadlo poháňa motor a jeho prispôsobenie rýchlosti, výkonu a riadeniu vašej aplikácie zaisťuje, že čerpadlo beží efektívne a spoľahlivo. Štandardné čerpadlá sa dodávajú s motormi s pevnou rýchlosťou, ale ak váš proces vyžaduje premenlivý prietok (napríklad dávkový proces, pri ktorom sa prietok musí meniť v strede cyklu), motor s pevnou rýchlosťou ho nepreruší. Môžeme prispôsobiť motory tak, aby zahŕňali pohony s premenlivou frekvenciou (VFD), ktoré vám umožňujú upravovať rýchlosť čerpadla v reálnom čase tak, aby sa prietok presne prispôsobil vašim procesným požiadavkám. To je tiež obrovská úspora energie: zákazník v priemysle výroby farieb prešiel na svojom čerpadle na motor s premenlivými otáčkami a znížil svoju spotrebu energie o 22 %, pretože čerpadlo bežalo na plné otáčky len vtedy, keď to bolo potrebné, namiesto nepretržitého chodu na maximálnu kapacitu. Tiež prispôsobujeme kryty motora pre drsné prostredie. Ak sa čerpadlo bude používať vo vonkajšom prostredí, kde je vystavené prachu, vlhkosti alebo extrémnym teplotám, môžeme špecifikovať kryty s hodnotením NEMA 4X, ktoré sú vodotesné a odolné voči korózii, alebo kryty odolné voči výbuchu pre zariadenia, ktoré manipulujú s horľavými materiálmi. Pre aplikácie, ktoré vyžadujú presnú synchronizáciu s iným zariadením (ako je mixér alebo extrudér), môžeme integrovať motor s programovateľným logickým ovládačom (PLC), vďaka čomu môže čerpadlo bez problémov fungovať ako súčasť automatizovaného systému. Zákazník v priemysle kompozitných materiálov si nedávno nechal integrovať čerpadlo do svojho existujúceho zmiešavacieho PLC, takže prietok čerpadla sa automaticky prispôsobuje na základe rýchlosti mixéra, čím sa eliminuje potreba manuálneho nastavovania a znižuje sa ľudská chyba. Dokonca aj výkon motora je možné prispôsobiť: pre kvapaliny s nízkou viskozitou, ako sú rozpúšťadlá, funguje menší motor s nižším výkonom, zatiaľ čo kvapaliny s vysokou viskozitou, ako sú živice alebo ťažké oleje, potrebujú výkonnejší motor, aby prekonali trenie pohybujúceho sa hrubého materiálu.
Kryt čerpadla a prispôsobenie portu sú často to posledné, na čo ľudia myslia, ale riešia veľa praktických problémov na podlahe. Teleso čerpadla je teleso, ktoré drží ozubené kolesá, a prispôsobením jeho tvaru, veľkosti a konfigurácie portov môže čerpadlo bez problémov zapadnúť do vášho existujúceho systému bez potreby dodatočnej montáže. Štandardné čerpadlá majú vstupné a výstupné porty, ktoré sú dimenzované na priemerný prietok, ale ak váš potrubný systém používa väčšie alebo menšie pripojenia, prispôsobené porty eliminujú potrebu adaptérov – čím sa znižujú miesta úniku a čas inštalácie. Zákazník v priemysle úpravy vody mal existujúci potrubný systém so 4-palcovými portami, ale bežne dostupné čerpadlá sa dodávali len s 2-palcovými portami. Upravili sme kryt čerpadla tak, aby obsahoval 4-palcové vstupné a výstupné porty, aby sa mohli pripojiť priamo bez zmeny celého nastavenia potrubia, čím sa ušetrili náklady na inštaláciu viac ako 2 000 USD a vyhli sa týždňovým prestojom. Môžeme tiež prispôsobiť materiál puzdra, ktorý sme už spomenuli, ale aj jeho tvar – do úzkych priestorov môžeme navrhnúť kompaktné puzdrá, ktoré sa zmestia do menších pôdorysov, alebo pri vysokotlakových aplikáciách môžeme puzdro vystužiť extra hrúbkou, aby sme zabránili deformácii. Ďalším bežným prispôsobením je pridanie funkcií, ako sú poistné ventily, ktoré chránia čerpadlo pred poškodením, ak sa výstup zablokuje. Štandardné čerpadlá ich nie vždy obsahujú, ale pridanie vlastného poistného ventilu nastaveného na maximálny tlak vášho systému zabráni pretlaku, ktorý môže prasknúť kryt alebo opotrebovať ozubené kolesá. Pre čerpadlá používané v potravinárstve a nápojoch môžeme pridať aj sanitárne pripojenia, ako sú trojsvorkové porty, ktoré sa dajú ľahko rozobrať na čistenie – požiadavka pre zariadenia, ktoré dodržiavajú sanitárne normy FDA. Miestna pekáreň, ktorá používa naše čerpadlá na miešanie cesta, nedávno prešla na trojsvorkové porty, čím skrátila čas čistenia na dávku o 40 %, pretože na odpojenie čerpadla nemusia používať špeciálne nástroje.
Prispôsobenie tesnenia a hriadeľa je rozhodujúce pre zabránenie úniku, čo je hlavná sťažnosť medzi používateľmi čerpadiel. Netesné čerpadlo neplytvá len materiálom – vytvára bezpečnostné riziká, ako je riziko pošmyknutia a pádu na výrobnej ploche alebo kontaminácia, ak je uniknutá kvapalina nebezpečná. Tesnenie je komponent, ktorý zabraňuje úniku tekutiny okolo hriadeľa čerpadla a kľúčom je jeho prispôsobenie vašej kvapaline a prevádzkovým podmienkam. Štandardné mechanické tesnenia fungujú pre väčšinu všeobecných aplikácií, ale pre vysokoteplotné kvapaliny, ako sú tavné lepidlá, môžeme špecifikovať vysokoteplotné tesnenia, ktoré zvládnu teploty až 500 °F bez toho, aby sa pokazili alebo unikli. Pre abrazívne kvapaliny môžeme použiť tesnenia s tvrdým povrchom vyrobené z materiálov ako karbid kremíka, ktoré odolávajú opotrebovaniu časticami v kvapaline. Pre aplikácie, ktoré si vyžadujú nulový únik (ako je manipulácia so sterilnými liečivami), môžeme namiesto mechanických upchávok použiť tesnenia magnetického pohonu – tieto tesnenia utesňujú celé čerpadlo, takže neexistuje žiadne priame spojenie medzi hriadeľom a vonkajškom, čím sa eliminuje možnosť úniku. Zákazník v biotechnologickom priemysle prešiel na tesnenie magnetického pohonu na našom dávkovacom čerpadle na báze polyéterových polyolov a hlásil nulový únik počas dvoch rokov používania, čo je obrovské zlepšenie v porovnaní s ich predchádzajúcim čerpadlom, z ktorého uniklo 5 galónov za týždeň. Prispôsobujeme aj materiály hriadeľov: pre korozívne kvapaliny môžeme namiesto štandardnej ocele použiť hriadele Hastelloy, ktoré odolávajú korózii, ktorá by spôsobila zlyhanie tesnenia. Dokonca je možné upraviť aj konfiguráciu tesnenia – napríklad dvojité tesnenie pre vysokotlakové aplikácie alebo preplachovacie tesnenie, ktoré preplachuje čistú kvapalinu okolo tesnenia, aby sa zabránilo usadzovaniu abrazívnych materiálov.
V priebehu rokov som na vlastnej koži videl, ako môže malé prispôsobenie zmeniť frustrujúce čerpadlo s vysokými nárokmi na údržbu na spoľahlivé aktívum, ktoré zaisťuje hladký chod výroby. Jedným z mojich obľúbených príkladov je špeciálne dávkovacie čerpadlo z nehrdzavejúcej ocele na miešanie piesku, na ktorom sme pracovali pred niekoľkými rokmi. Zákazník mal problémy s čerpadlami, ktoré nezvládali zmes abrazívneho piesku, neustále unikali a vyžadovali výmenu každé tri mesiace. Materiál sme prispôsobili nehrdzavejúcej oceli 316, upravili sme dizajn ozubeného kolesa, aby sa znížilo opotrebenie, a pridali sme tesnenie magnetického pohonu, aby sme eliminovali úniky. Čerpadlo, ktoré používajú, teraz beží viac ako dva roky bez väčšej poruchy, čo im ušetrí státisíce nákladov na výmenu a prestoje. Dávkovacie čerpadlo polyéterových polyolov, ktoré sme vytvorili pre výrobcu peny, je ďalším príkladom: úpravou profilu prevodovky a pridaním motora s premenlivou rýchlosťou sme im umožnili upraviť prietoky pre rôzne penové vzorce, čím sme rozšírili ich produktovú radu bez toho, aby museli kupovať nové vybavenie.
V konečnom dôsledku prispôsobenie motorového zubového čerpadla nie je o tom, že súčiastky sú zložitejšie – je to o riešení špecifických problémov, ktorým váš proces čelí. Či už potrebujete iný materiál na ochranu pred koróziou, prispôsobený prevod na zlepšenie presnosti, variabilný motor, ktorý zodpovedá vášmu prietoku, alebo špeciálne tesnenie na zastavenie únikov, správne prispôsobenie je rozdiel. Ak ste unavení z čerpadiel, ktoré nevyhovujú vašim potrebám, spôsobujú zbytočné prestoje alebo plytvajú vašimi surovinami, je čas prediskutovať vaše požiadavky. Spolupracujeme so zákazníkmi v každom odvetví, od výrobcov malých sérií až po veľké chemické závody, aby sme navrhli čerpadlá, ktoré vyhovujú ich presným procesom, nie sú potrebné žiadne kompromisy. Oslovte ešte dnes a prediskutujte potreby svojich motorových zubových čerpadiel a spoločne vytvoríme riešenie, ktoré spoľahlivo udrží vašu výrobu v prevádzke.
Referencie
- Hydraulický inštitút. (2022). Prispôsobenie čerpadiel pre priemyselné aplikácie. Získané z priemyselných technických zdrojov o návrhu čerpadla a optimalizácii výkonu.
- Americký národný inštitút pre normalizáciu (ANSI). (2021). Normy materiálov čerpadiel z nehrdzavejúcej ocele na manipuláciu s priemyselnými kvapalinami. Pokyny ANSI B73.1-2021 pre materiály a konštrukciu čerpadiel.
- Združenie rotorových čerpadiel. (2023). Presná konštrukcia ozubených kolies v dávkovacích čerpadlách: Špecifikácie tolerancie a presnosti prietoku. Technický bulletin o geometrii ozubených kolies a výkone dávkovania.
- Food and Drug Administration (FDA). (2022). Normy dizajnu sanitárnych čerpadiel na spracovanie potravín a nápojov. 21 Smernice CFR Part 117 pre sanitáciu čerpadiel a materiálové požiadavky.
- National Electrical Manufacturers Association (NEMA). (2021). Normy krytov pre motory priemyselných čerpadiel. NEMA 4X a špecifikácie krytu odolného proti výbuchu pre drsné prevádzkové prostredia.
